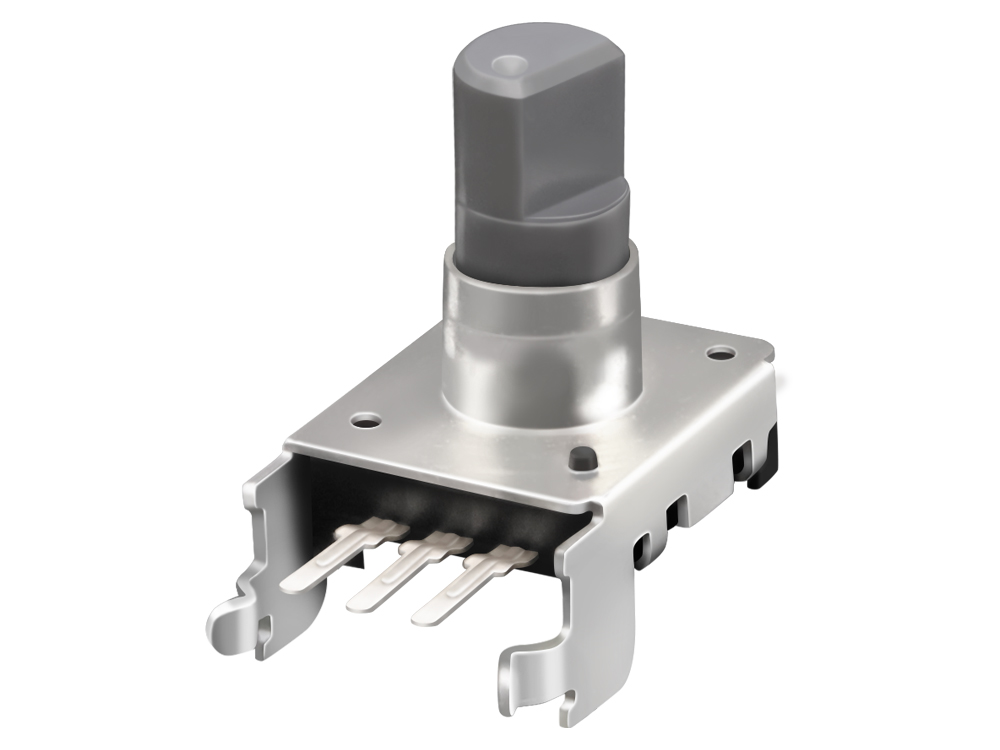

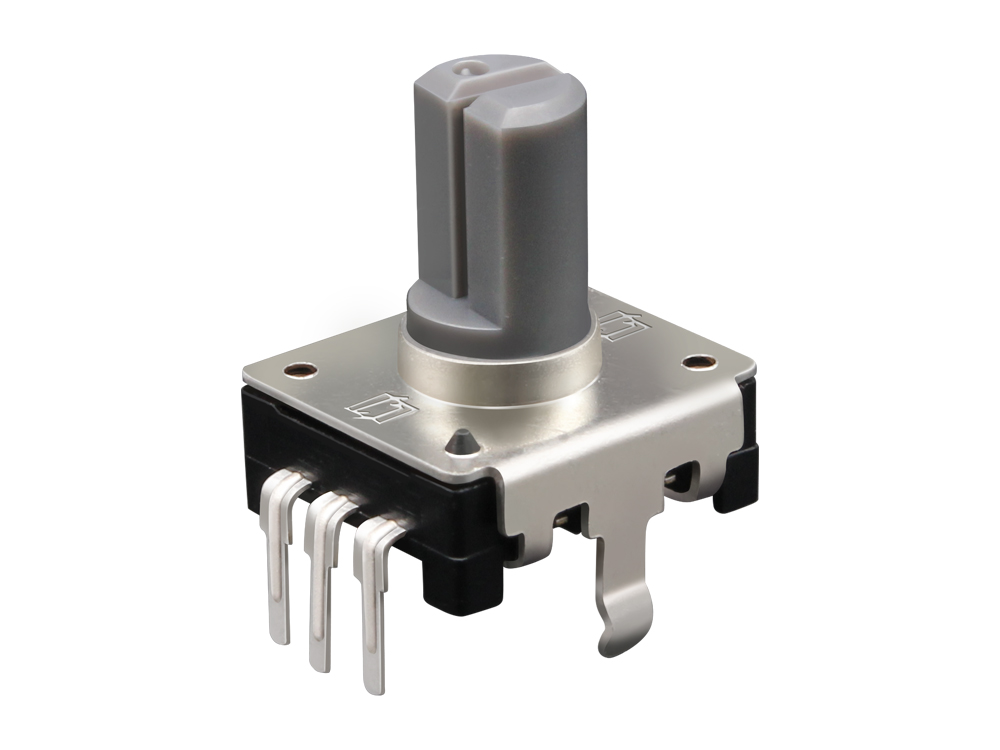

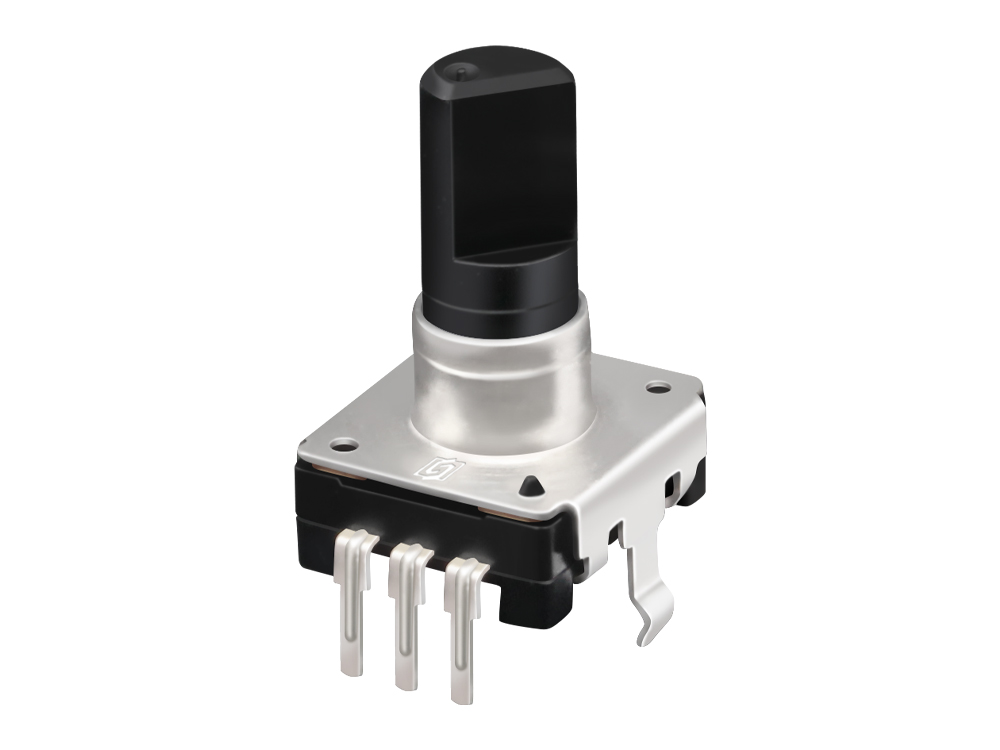

旋轉編碼器名稱: ec12編碼開關,ec12編碼器開關,ec12旋轉編碼器開關, ec12帶開關編碼器
旋轉編碼器優點：體積較小、密封性好、性能穩定，絕緣軸柄，可以帶按壓開關功能，有多種不同的規格可選擇。
旋轉編碼器應用：此旋轉編碼器適用汽車音響，汽車導航、調音臺、多媒體音響\功放，也可用于其它家用電器及相關電子設備上
旋轉編碼器功能: 調頻、調節音量、調節溫度 、功能選擇等。
EC12旋轉編碼器開關產品規格參數
外形尺寸：12.5mm
額定電壓: DC 5V；
定位數: 12/18/24/30個；
脈沖沖數:12/15/18；
工作溫度：-40°C to 85°C；
旋轉壽命：30000次以上；
開關壽命：20000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：30-200gf.cm
2、Number and position of detent 定位點數及位置：12/18/24/30 點定位
3、Switch circuit and number of pulse開關電路、接點數：單極單投（推ON）
4、Travel of switch 開關移動量：0.5 ±0.3 mm
5、Operating force of switch 開關作動力：450±200gf
6、Shaft wobble (mm p-p) 軸擺動 ：1.0 x L / 30mm p-p 以下(L:安裝長度)
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ： 12/15/18個脈沖/360°
2、Phase difference 相位差：≥4 ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 50V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
2、Push operating life 按壓壽命：20,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
如下是EC12旋轉編碼器開關規格書,需進一步了解詳細規格書,請聯系右側客服
.jpg)
.jpg)
.jpg)
廣東升威電子制品有限公司專業生產ec12編碼開關,ec12編碼器開關,ec12旋轉編碼器開關,ec12帶開關編碼器的生產廠家,如需進一步了解ec12編碼開關規格書,可咨詢右側客服索取.
