MR20 磁敏電位器

系　列：MR20

規　格：請參考如下簡介

詳細規格書

系列：	MR20
名稱：	磁敏電位器（數字電位器）
主要規格:	工作電壓：4.5~5.5V；有效電氣角度：360° 絕對線性精度：±0.5% 輸出信號：單通道 0～100% Vcc 防護等級：IP65
產品特點：	非接觸式磁電電位器，相比傳統接觸式電位器，有著高壽命、高精度、高轉速、噪聲低等優點。
應用領域：	一般應用于汽車空調、叉車、屏蔽門、道閘門、舞臺燈光等移動工程機械的電壓信號調節。

MR20 磁敏電位器產品介紹

MR20 磁敏電位器產品規格

一、MECHANICAL CHARACTERISTIC 機械特性
1、Total mechanical rotation全回轉角度：360°（無止檔）
2、Rotational torque旋轉力矩： 20±15 gf.cm
3、Max.speed最大機械轉速： 300 RPM

二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Effective electrical angle有效電氣角度：0~360°
2、Rated Coltage分辨率：4096P/12Bit
3、Voltage Consumptron 消耗電壓：5V

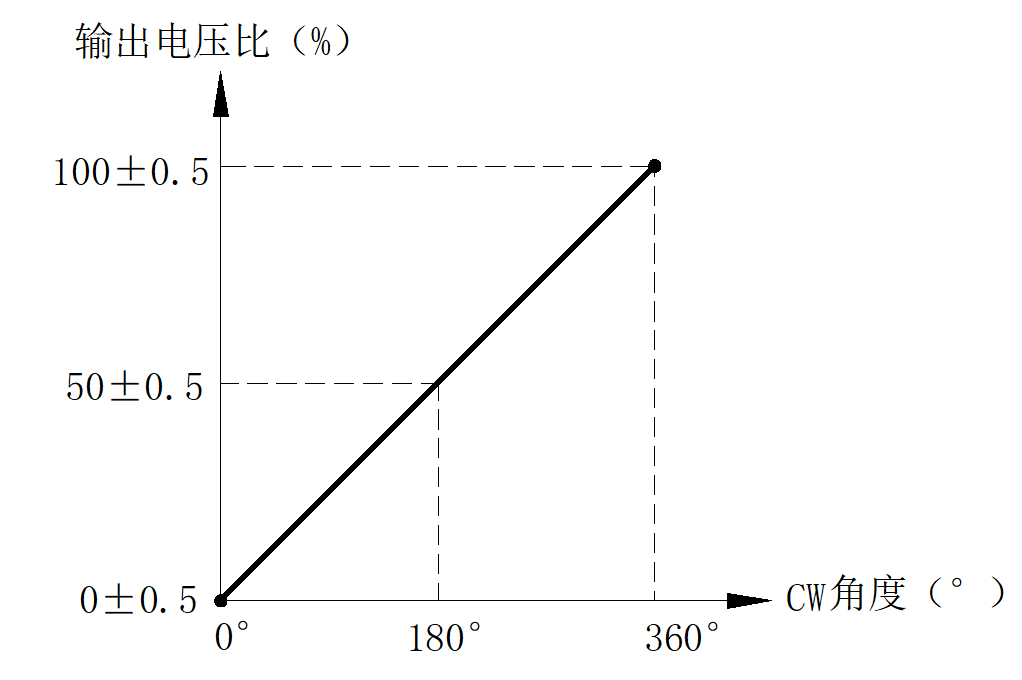

4、Output Signal 輸出信號：單通道 0～100% Vcc
5、Independent linearity tolerance絕對線性誤差：±0.5%
6、Output deviation of both ends始末端輸出偏差：﹤1.5% Vcc

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".

注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

下載MR20 成品圖.pdf

MR20 成品圖
