| 系列： | EC350306 |
| 名稱： | 中空軸增量型編碼器 |
| 主要規格: | 外形尺寸：∮35mm； 額定電壓: DC 5V； 定 位 數: 30個； 脈 沖 數： 15P； 產品總高： 20mm； 工作溫度： -40°C to 85°C； 旋轉壽命： 50000次以上； |
| 產品特點： | 本體厚度薄型化，長壽命， 有良好的操作手感，中空空間可附加按壓開關機構。 |
| 應用領域： | 該產品適用汽車音響、汽車空調、汽車導航及其它家用電器、相關電子設備上，主要起到調節音量、調節溫度、調頻、功能切換等作用。 |

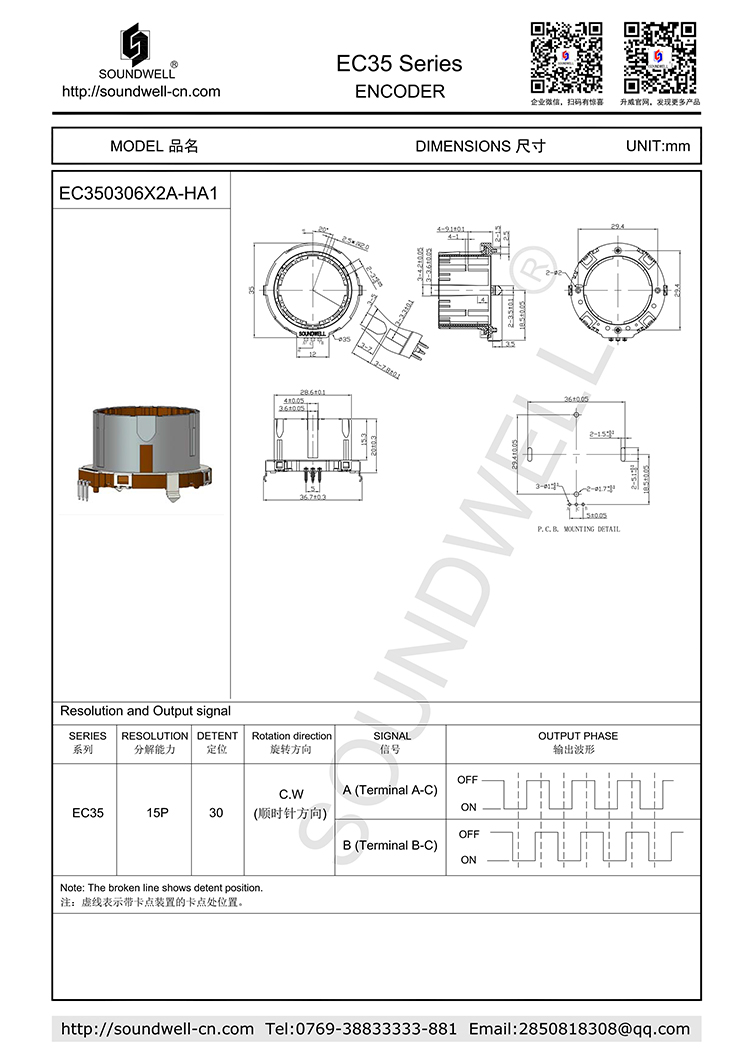

EC350306中空編碼器產品規格
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：50~300gf.cm
2、Number and position of detent定位點數: 30點定位
3、Step angle 切換角度：12°±3°
4、Shaft wobble 軸擺動：0.2 mm MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：15個脈沖/360°
2、Phase difference 相位差：≥4ms
3、Rated voltage 額定電壓： DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 110V
5、Dielectric Voltage 耐電壓：1 Minute at AC 110V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：50,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
