EC35中空編碼器產品介紹

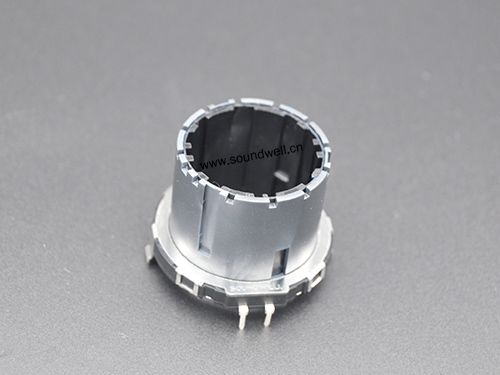

中空編碼器型號：EC350203X8A-HA1
EC35中空編碼器特點：本體厚度薄型化，長壽命， 有良好的操作手感，中空空間可附加按壓開關機構。
EC35中空編碼器應用：汽車音響、汽車空調、汽車導航、家用電器等.
主要功能：調節音量、調節溫度、調頻、功能切換等.
EC35中空編碼器產品規格參數
主要規格: 外形尺寸：∮35mm
額定電壓: DC 5V；
定位數:18個/20個/30個；
脈沖數：10/15/18/20；
工作溫度：-40°C to 85°C；
旋轉壽命：50000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、 Detent Torque 定位點力矩 ：50~300gf.cm
2、Number and position of detent定位點數及位置: 20點定位（間隔角度 18°±3°）、 30點定位（間隔角度 12°±3°）、 18點定位（間隔角度 20°±3°）；
3、Shaft wobble 軸擺動：0.2 mm MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：10&15&18&20個脈沖/360°
2、Phase difference 相位差：≥4ms 3、Rated voltage 額定電壓: DC 5V 4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 110V 5、Dielectric Voltage 耐電壓：1 Minute at AC 110V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：50,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

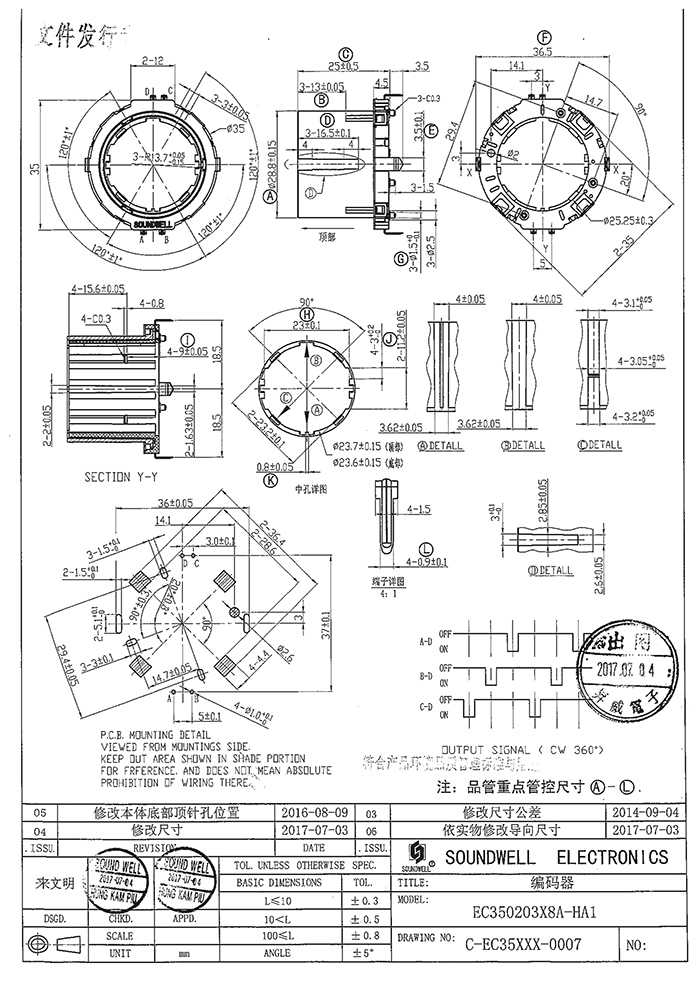

如上為EC35中空編碼器規格書僅供參考 ，如需其它尺寸規格的中空編碼器，請咨詢升威電子右側客服。
